12. Compensación de la unión de referencia en circuitos de termopares

Para aplicar el efecto Seebeck a la medida de temperaturas, es necesario mantener una de las uniones a la temperatura de referencia. Una solución consiste en introducir la unión de referencia en hielo fundente, tal como se indica en la figura (a). Esta solución, aunque de gran exactitud, es poco práctica. Además se debe usar mucho hilo de uno de los dos metales, y esto es caro. La solución de la figura (b) permite emplear un hilo de conexión más económico, pero sigue precisando el mantenimiento de una temperatura de referencia constante.

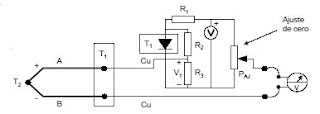

Lo más frecuente es emplear la denominada compensación electrónica de la unión de referencia. Consiste en dejar la unión fría a la temperatura ambiente y medir esta con otro sensor dispuesto en sus cercanías. A la tensión del termopar se le suma la tensión que corresponde a la temperatura ambiente. De forma que es como si la unión fría estuviera a 0ºC. En la figura se muestra un ejemplo de compensación de la unión fría basado en la dependencia de la tensión directa en un diodo (VD) con la temperatura. El circuito de compensación se diseña estableciendo la condición de que la corriente por el diodo sea de 1mA y que dV1/dT sea igual al coeficiente de Seebeck en el margen de temperatura ambiente.El potenciómetro (PAJ) se incluye para ajustar el cero.Se toman como datos la tensión umbral del diodo y su derivada con la temperatura.

Cuando el punto cuya temperatura se quiere medir está alejado, se suelen utilizar los cables de compensación para conectar el termopar con el sistema de medida. Estos cables son mucho más baratos que los del termopar y no introducen una tensión apreciable en el circuito aunque los extremos estén a temperaturas diferentes. En la figura se muestra un esquema simplificado. La temperatura T3 puede variar sin introducir error. Los cables de compensación son específicos para cada termopar. Suelen ser tres o cuatro veces más caros que los cables de cobre.

En la figura se muestra un esquema más real. Las uniones entre el termopar y el cable de compensación y entre el cable de compensación y el sistema de medida, deben hacerse con conectores específicos para el tipo de termopar que se esté utilizando.
