Consideraciones en las uniones de un termopar:
- Resistencia elevada para no requerir mucha masa, lo que implica alta capacidad calorífica y
respuesta lenta. - Coeficiente de temperatura débil en la resistividad.
- resistencia a la oxidación a altas temperaturas.
- Linealidad de la respuesta.

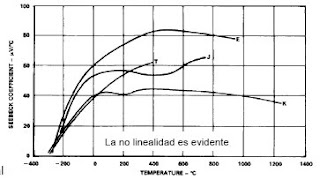

En el siguiente cuadro se muestra una relación de los termopares de uso más frecuente con su denominación normalizada (ANSI). También se muestra la evolución del coeficiente de Seebeck en función de la temperatura.
Para la fabricación de termopares se emplean aleaciones especiales:
Níquel(90)/Cromo(10),
Cobre(57)/Níquel(43),
Níquel(94)/Aluminio(2)/Manganeso(3)/Silicio(1),etc.
Cada uno de estos termopares tiene unas características de rango de temperatura, linealidad, sensibilidad, atmósfera que soporta, etc.
Los fabricantes proporcionan información sobre las características de sus termopares y los ambientes y aplicaciones para los que es más adecuado cada modelo.
En la figura se muestra un termopar de uso industrial con vaina de protección.
